| Nazwa marki: | FY |
| Numer modelu: | FY-CBK-51B |
| MOQ: | 1 zestaw |
| Warunki płatności: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Zdolność do zaopatrzenia: | 300 zestawów miesięcznie |

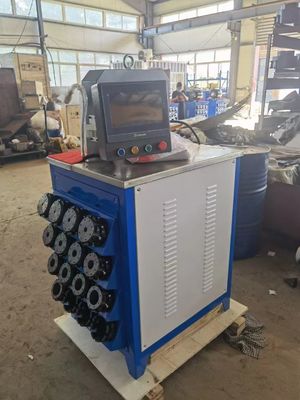

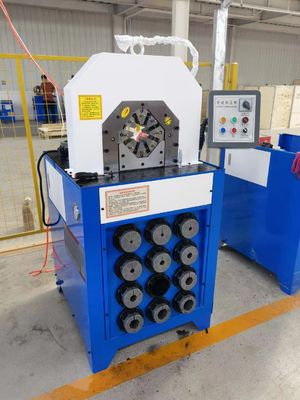

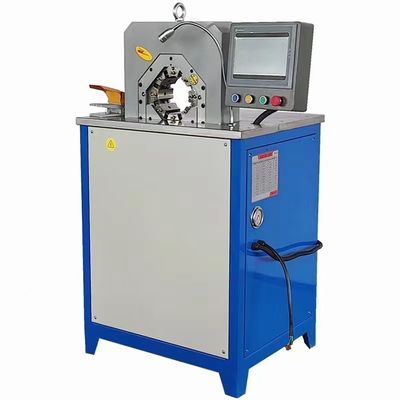

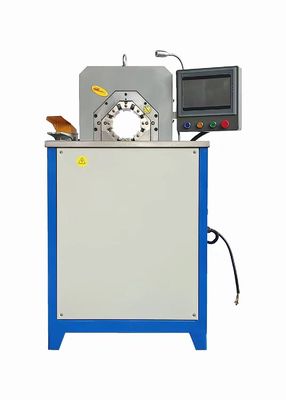

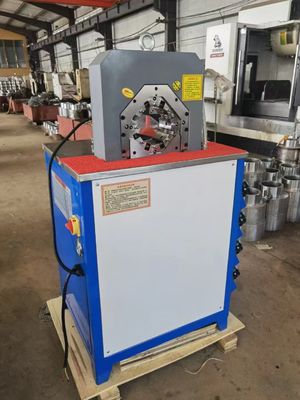

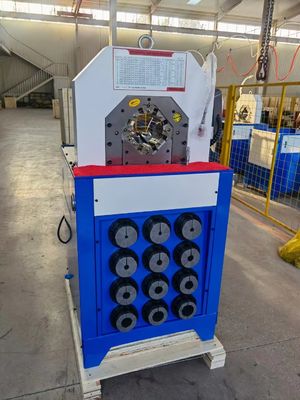

Przycisk i system sterowania PLC 3 cale 5,5 kW CBK-120 Sterowanie CNC Maszyna do zaciskania węży
OPIS NASZEGO URZĄDZENIA
Czynności operacyjne w celu wstrzymania rurki
1. Oblicz zewnętrzną średnicę zaciśniętej rurki, zainstaluj odpowiednią matrycę do zagniatania i dostosuj do odpowiedniej pozycji.
2. Za pomocą środków ręcznych lub mechanicznych zdejmij zewnętrzną warstwę gumowej rurki.
3. Załóż metalową osłonę złącza, a następnie umieść żelazny rdzeń złącza w wewnętrznym otworze węża.
4. Włączyć włącznik zaciskarki i uruchomić przycisk zaciskania.Poprzez nacisk cylindra olejowego, metalowa osłona, gumowa rura i żelazny rdzeń są ściśle połączone.
5. Uruchom przycisk zwalniający, wyjmij wąż i dokończ zaciskanie węża.
Prasa do węży FY-CBK-120 słynie z inteligentnego systemu sterowania i dużego otworu gębowego.Dzięki super sile zaciskania może zaciskać wąż hydrauliczny R15 R13 do 2 cali.
GŁÓWNE CECHY
1. Cienka główka, łatwo podawana do montażu zginanego;
2. Duża moc zaciskania;
3. Wysoka dokładność.
Cechy dużego zasięguzakuwarka do węży gumowych
1. Łatwa obsługa i przenośność
2.Szybka prędkość i wysoka wydajność
3. Niski poziom hałasu i niskie koszty utrzymania
4. Wysoka jakość i korzystna cena
5. Trwałe i stabilne
6. Długa żywotność w użyciu
7. Mieć duży zakres zaciskania
8. Odpowiednie różne ciśnienie węży
9. Mieć dużą moc
Uprzejme przypomnienie
1.Przed użyciem maszyny przeczytaj i zadbaj o obsługę ręczną.
2.Pls potwierdzają, że napięcie pokrywa się z naszym standardem
3.Przywdziewać't pozwalać dzieciom, osobom starszym i niepełnosprawnym dotykać, a nawet korzystać z urządzenia.
4.Gdy maszyna przestanie działać, proszę wyłączyć źródło zasilania.
Jak zaciskać końcówki na wężu hydraulicznym?
1 Włóż jeden koniec przewodu hydraulicznego do złączki przewodu hydraulicznego.Upewnij się, że jest bezpiecznie zamocowany.
2 Ustaw mikrometr na prasce do zaciskania węży zgodnie ze specyfikacjami producenta dotyczącymi rodzaju używanego węża i złączki.Znajdź te specyfikacje w instrukcji obsługi maszyny do zaciskania węży.
3 Umieść końcówkę węża w zaciskarce i wyrównaj oznaczenie złączki na maszynie z górną częścią węża.
4 Włóż pierścień zaciskowy do zaciskarki.
5 Uruchom maszynę do zaciskania węży.
Prasa zaciskarki będzie wywierać nacisk na pierścień zaciskowy, powodując nacisk mechanizmu zaciskającego na złącze przewodu hydraulicznego i zaciśnięcie go na miejscu.6 Powtórz ten proces z pozostałym końcem przewodu hydraulicznego
Uwaga dotycząca maszyny do zaciskania węży gumowych o dużym zasięgu
1. Uruchomienie silnika: zwróć uwagę na kierunek obrotów silnika i pompy lub kierunek strzałki.
2. Przed przystąpieniem do pracy: Sprawdź zbiornik oleju hydraulicznego.
3. Normalna praca: przez pierwsze 30 minut należy uruchomić urządzenie po normalnym rozpoczęciu korzystania z urządzenia
4. Olej hydrauliczny: brak regulacji dla zaworu wycieku oleju, najwyższe ciśnienie nie może przekraczać ciśnienia znamionowego. Zagrożenie ciśnieniem! Niebezpieczeństwo obrażeń.
5. Awaria systemu: Jeśli wystąpi awaria systemu, nie przetwarzaj na ślepo. Proszę postępować zgodnie z instrukcją obsługi lub analizą sekwencji, aby poradzić sobie z problemami lub znaleźć profesjonalnego inżyniera naprawy, aby rozwiązać problemy.
DANE TECHNICZNE
| Model | Prasa do węży FY-CBY-120 |
| Zakres zaciskania | 6-76(mm)(1/4~3") |
| Siła zaciskania | 1500(T) |
| Rozmiar węża | 1/4-3 (cal) |
| Maks.Otwarcie | 158 mm |
| Zestawy matryc | 15 |
|
efektywność pracy
|
300szt./godz |
| Ciśnienie systemowe | 31,5 (MPa) |
| Dokładność | 0,01 (mm) |
| Kontrola | PLC |
| Standardowe napięcie |
380V
|
| Moc silnika | 5,5 (KW) |
| Długość | 1000 (mm) |
| Szerokość | 800 (mm) |
| Wysokość | 1630 (mm) |
| Waga | 1250 (kg) |
NOTATKA
- Dostępne są niestandardowe zestawy matryc;
- Specjalne napięcie110V/220V/380V/415V 50/60Hzsą dostępne;
